Escaneo 3D de medición del reflector de objetivo 5/8" hilo con base magnética reflector total de la estación

Escaneo 3D de medición de blanco y negro reflector de blanco con base magnética

Modelo:Se trata de un sistema de control.

Resumen general:

A. 6" blanco/negro circular inclinación y giro objetivo para la estación de exploración.

B. Instalación estándar de un perno de Leica para montar en un poste, por ejemplo GLS12.

C. Altura del centro en la altura del reflector estándar de Leica.

D. 5/8"base con rosca interna.

E. Yugo de aluminio anodizado y placa de blanco no reflejante mate

F. Altura del eje: 135 mm

Datos técnicos:

Envase Contiene:

Objetivo de exploración

Montura de imán plano

Envase:

Bolso suave para llevar

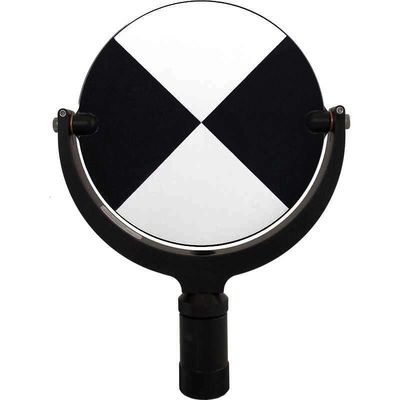

Objetivo de escaneo:

Negro y blanco

175.5 mm de altura central

Diámetro de 6 pulgadas (152,4 mm)

5/8 pulgadas de hilo inferior

El objetivo del escáner de escaneo láser en 3D está diseñado para la topografía de la estación total, garantizando mediciones precisas y confiables.

Su función de inclinación ajustable permite una amplia gama de aplicaciones, adaptándose a los diversos requisitos de entrada del usuario.

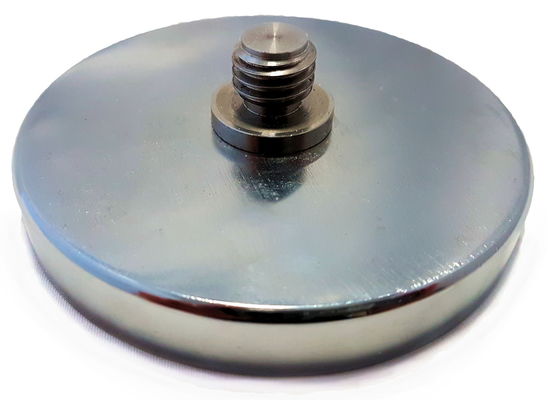

Base magnética:

Ideal para montar un objetivo de escaneo, receptor GPS o prisma en una superficie plana de acero.

Fuerza de tracción 55 kg, Ø 100 mm, altura 21 mm, peso 450 gramos.

Objetivos y exploración

Los objetivos son objetos físicos que se configuran en el sitio y que el software de escaneo utiliza para vincular múltiples escaneos.Si usted ha establecido sus objetivos correctamenteSin embargo, si los objetivos se colocan incorrectamente, se requerirá un gran registro manual.El registro manual es increíblemente lento., y merece la pena dedicar tiempo adicional en el terreno para establecer adecuadamente los objetivos.

Establecimiento de metas

Al establecer objetivos, debe tener en cuenta que se requieren un mínimo de 3 objetivos para registrar dos exploraciones al mismo tiempo.Esto significa que cada escaneo consecutivo necesita tener 3 objetivos en común con el escaneo anteriorSe recomienda un máximo de cinco objetivos como red de seguridad; sin embargo, tener demasiados objetivos requiere mucho tiempo y llevará más tiempo procesar el software de registro.

Al establecer objetivos, tenga en cuenta los siguientes factores: tenga en cuenta que variarán según el fabricante.

1. Resolución:Por ejemplo, para un escáner FARO, a 1/4 de pulgada, el objetivo puede estar hasta a 60 pies del escáner;en 1/8th en puede ser hasta 30 pies de distancia.
2. Distancia:Como se mencionó anteriormente, los objetivos solo pueden estar a una distancia limitada del escáner y aún así proporcionar un registro preciso.Por ejemplo,, hay mucho polvo y humedad en el espacio.
3. Medio ambiente:Factores como el sol, el polvo y la humedad pueden tener un efecto en la precisión con la que se capturan los objetivos.
4. Tamaño del objetivo:Los objetivos más pequeños deben colocarse más cerca del escáner.
5. Cualquier vibración:Si se encuentra en una habitación con vibraciones o con un flujo de aire muy fuerte, como un espacio mecánico, tenga en cuenta que sus objetivos pueden moverse y tome precauciones adicionales para asegurarlos.
